Rencana Balok dan Kolom Panel Lantai Untuk Bangunan Bertingkat

rencana balok kolom untuk panel lantai

Rencana Balok dan Kolom Panel Lantai

Sebelum membuat bangunan / rumah tingkat menggunakan material panel lantai, alangkah baiknya mempersiapkan terlebih dulu rencana struktur.

Perencanaan ini merupakan suatu proses mencocokkan denah agar terbentuk kesegarisan antara sisi dinding ruangan di lantai bawah dan di ruangan di lantai dua yang menggunakan panel lantai.

Nah berikut konstruksi struktur yang perlu dipersiapkan saat pemasangan panel lantai di rumah / bangunan anda

Struktur Panel Lantai

1. Pondasi

Pondasi adalah salah satu elemen paling penting pada bangunan, karena pondasi merupakan yang pertama kali dibentuk sebelum elemen lain terbentuk. Ketahanan suatu bangunan juga tergantung pada pondasi yang dibangun.

Pondasi berfungsi untuk meneruskan beban dari struktur atas ke bagian tanah dasar.

persiapan struktur panel lantai pondasi

Pondasi yang kami sarankan adalah menggunakan jenis pondasi footplat / cakar ayam. Karena jenis pondasi ini sangat cocok digunakan di Indonesia, mengingat letak geografis yang bervariatif dan seringnya terjadi gempa, maka pondasi cakar ayam menjadi pilihan utama.

2. Sloof

Sloof merupakan struktur dari bangunan yang terletak di atas pondasi dan memiliki fungsi untuk meratakan beban pondasi.

Sloof juga berfungsi sebagai pengunci dinding, apabila terjadi pergerakan tanah dinding tidak roboh. Sloof sangat berperan penting terhadap kekuatan dari bangunan.

3. Kolom

persiapan struktur panel lantai kolom

Kolom merupakan suatu elemen struktur tekan yang memegang peranan penting dari suatu bangunan.

Kolom yang fungsi utamanya menyanggah beban utama yang berada diatasnya, untuk rumah tinggal disarankan jarak kolom utama 3,5 meter, agar dimensi balok untuk menopang lantai tidak begitu besar.

4. Balokan

persiapan struktur panel lantai balokan

Selain kolom, balok juga merupakan salah dua elemen terpenting dalam struktur panel lantai.

Fungsi balok adalah sebagai dudukan plat sekaligus menyatukan hubungan antara kolom agar terjadi satu kesatuan struktur yang kuat.

Rencana Balok dan Kolom Panel Lantai

Setelah mengetahui apa saja yang perlu dipersiapkan, sekarang kita masuk ke rencana penghitungan dimensi balok dan kolom untuk panel lantai.

Berikut contoh kasusnya

  • Bentangan ruang berjarak 600 cm
  • Tentukan dimensi balok dan kolom yang dibutuhkan

Penghitungan Dimensi Balok

  • Rumus ukuran tinggi balok induk = 1/12 bentangan : (1/12) x 600 cm = 50 cm
  • Rumus lebar balok induk : 2/3 x 50 cm = 33,3 cm dibulatkan menjadi 35 cm
  • Jadi dimensi balok induk = 35×50 cm
  • Rumus menghitung tinggi balok anak : 1/15 x 600 cm = 40 cm

Penghitungan Dimensi Kolom

Selesai menghitung dimensi balok dan kolom yang akan dipersiapkan, sekarang kita beralih ke bagaimana cara menghitung kebutuhan panel lantai

Cara Menghitung Kebutuhan Panel Lantai

Sebelum memesan produk panel lantai, tentunya anda perlu menentukan berapa kebutuhan panel lantai yang akan dipasang di rumah anda. Menghitung kebutuhan panel lantai tersebut hukumnya wajib sekali bagi anda.

Berikut ilustrasi dan analisa perhitungan kebutuhan panel lantai.

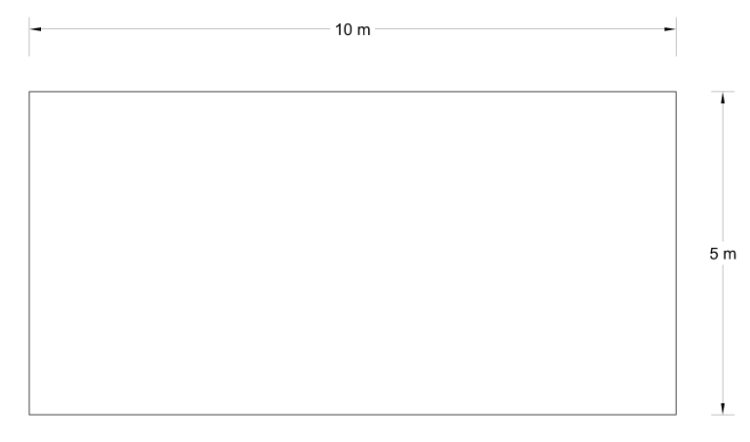

Pertama, kami akan memberikan contoh yaitu perhitungan untuk pembuatan lantai 2 sebuah rumah dengan panjang 10m x Lebar 5m.

panel lantai, cara menghitung kebutuhan panel lantai

Menghitung luas bangunan

Panjang x Lebar
10 x 5 = 50 m²

Sebagai catatan, berapapun ukurannya 1 m³ panel lantai itu apabila di aplikasikan bisa menjadi 8 m².

1 m³ panel lantai = 8 m² luasan

nah berarti untuk menghitung jumlah panel lantai yang dibutuhkan adalah sebagai berikut:

luas bangunan : luas panel lantai
50 : 8 = 6,25 m³

Jadi bangunan dengan luas 50 m², akan membutuhkan panel lantai sebanyak 6,25 m³.

Lalu panel lantai 6,25 m³ itu jumlahnya ada berapa Pcs? Simak tabel di bawah ini:

spesifikasi ukuran panel lantai citicon

Menyiapkan struktur sudah, pun juga sudah menentukan kebutuhan panel lantai yang akan digunakan. Sekarang dimana bisa mendapatkan material panel lantai tersebut?

NOBEL BANGUN PERKASA SOLUSINYA

Tidak hanya menjual bahan material panel lantai saja, Nobel Bangun Perkasa juga menyediakan paket “Panel Lantai Terpasang” yang terdiri dari

  • Material Panel Lantai
  • Free Jasa Pemasangan Panel Lantai
  • Free Semen Grouting
  • Free Pembesian
  • Free Ongkir dan Penurunan
  • Free Survey dan Pengukuran

Jadi anda sudah tidak perlu lagi memikirkan “Udah free ongkir belum?, Nyari tukang pasang panel lantai dimana?”. Soal harga buktikan sendiri hematnya dengan melihat daftar harga dibawah ini

HARGA PANEL LANTAI TERPASANG SURABAYA, SIDOARJO, GRESIK

harga panel lantai terpasang citicon surabaya sidoarjo gresik

NOTE : Harga diatas untuk pemasangan lantai dua dan untuk pemasangan lantai tiga dan seterusnya akan dikenakan penambahan biaya.

Harga diatas hanya berlaku untuk area Surabaya Raya (Surabaya, Sidoarjo, Gresik). Harga diatas sewaktu-waktu bisa berubah jadi tanyakan terlebih dahulu ke nomor CS kami.

ORDER SEKARANG, KLIK TOMBOL DIBAWAH


HARGA PANEL LANTAI TERPASANG MADIUN, MAGETAN, NGAWI, PONOROGO

harga panel lantai terpasang madiun magetan ngawi ponorogo

NOTE : Harga diatas untuk pemasangan lantai dua dan untuk pemasangan lantai tiga dan seterusnya akan dikenakan penambahan biaya.

Harga diatas hanya berlaku untuk area Madiun Raya (Madiun, Magetan, Ngawi, Ponorogo). Harga diatas sewaktu-waktu bisa berubah jadi tanyakan terlebih dahulu ke nomor CS kami.

ORDER SEKARANG, KLIK TOMBOL DIBAWAH


HARGA PANEL LANTAI TERPASANG YOGYAKARTA, BANTUL, SLEMAN, KULONPROGO

harga panel lantai jogja

NOTE : Harga diatas untuk pemasangan lantai dua dan untuk pemasangan lantai tiga dan seterusnya akan dikenakan penambahan biaya.

Harga diatas hanya berlaku untuk area Provinsi Yogyakarta (Kota Yogyakarta, Bantul, Sleman, Kulon Progo, Gunung Kidul). Harga diatas sewaktu-waktu bisa berubah jadi tanyakan terlebih dahulu ke nomor CS kami.

ORDER SEKARANG, KLIK TOMBOL DIBAWAH

Untuk harga Kota / Kabupaten lain silahkan ajukan penawaran dengan klik tombol dibawah


nobel bangun perkasa surabaya

KUNJUNGI KANTOR KAMI

NOBEL BANGUN PERKASA SURABAYA

Jl. Simo Tambaan Sekolahan No 63B Surabaya

(031) 511 63249

HUBUNGI MARKETING OFFICER

081226895252082234916555082125850133

Diterbitkan oleh @NBP-SUPPLIER

NOBEL BANGUN PERKASA-GROUP Adalah Perusahaan DISTRIBUTOR-SUPPLIER MATERIALS BUILDING MODERN & TOOLS yang berkantor pusat di kota Surabaya Dengan dukungan kantor cabang dikota : Madiun, Malang, Jember, Banyuwangi, Yogyakarta Dan Semarang.
